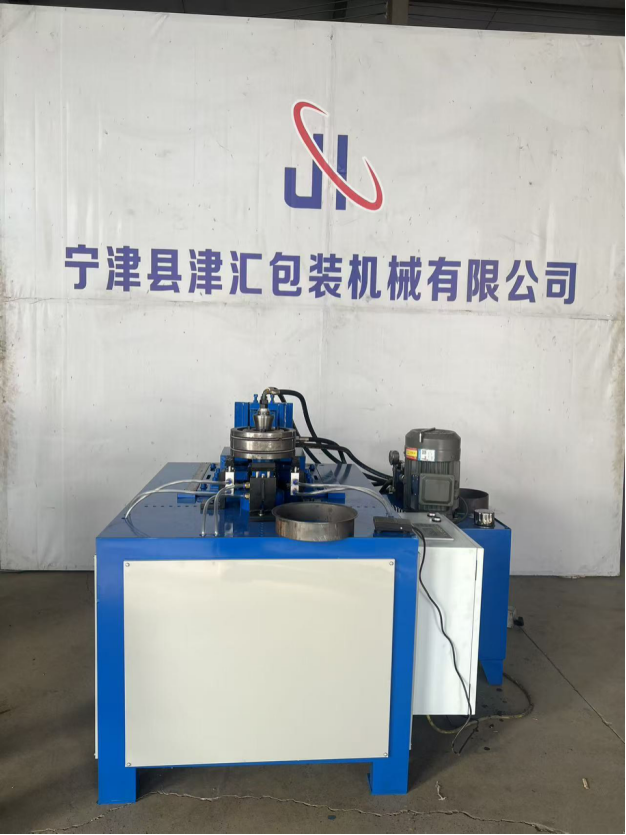

翻边机是一种用于对金属工件边缘进行翻折、成型加工的设备，广泛应用于消声器、压力容器、管道配件、汽车零部件等行业的生产制造中。其核心作用是通过机械力作用，将工件边缘按照预设角度和尺寸翻折，增强工件边缘强度、改善外观精度，同时为后续焊接、装配等工序提供稳定的连接基础。以下从核心原理、主要组成部分及工作流程三方面，详细解析翻边机的工作机制。
#### 一、核心工作原理
翻边机的核心工作原理是基于“塑性变形”与“精zhun导向定位”的结合。通过动力机构输出的压力或扭矩，驱动成型模具对金属工件的边缘进行渐进式挤压、弯曲，使工件边缘材料在模具约束下发生塑性变形，终形成符合设计要求的翻边结构。根据加工工件的形态（如圆形、方形、异形）和材质（如碳钢、不锈钢、铝合金），翻边机通过调整模具结构、压力参数和运动轨迹，确保变形过程平稳、成型精度达标，避免出现边缘开裂、起皱、尺寸偏差等问题。
#### 二、主要组成部分及作用
翻边机的稳定运行依赖于各核心部件的协同工作，关键组成部分及功能如下：
1. 定位夹紧机构：这是保证加工精度的基础部件，用于将工件精zhun固定在预设位置。根据工件形状，定位机构可分为定心定位、轮廓定位等类型，夹紧方式多采用气动、液压或机械夹紧，确保工件在翻边过程中不发生位移、不产生变形。例如，针对圆形消声器桶身，定位机构会通过定心爪实现圆心定位，夹紧机构则从桶身内外侧同时固定，保障翻边时受力均匀。
2. 动力驱动机构：作为设备的“动力源”，负责为翻边加工提供足够的力和运动动力。常见的驱动方式包括液压驱动、气动驱动和伺服电机驱动：液压驱动适用于大吨位、厚板材工件的翻边加工，具有动力大、运行平稳的优势；气动驱动适用于中小型轻薄工件，成本较低、响应速度快；伺服电机驱动则能实现精zhun的运动控制，适配高精度、复杂轨迹的翻边需求。
3. 成型模具系统：模具是决定翻边成型效果的关键部件，由上模（翻边模）、下模（支撑模）及导向组件组成。上模的形状与预设翻边角度、尺寸完全匹配，下模则用于支撑工件主体，避免加工时工件中部变形。模具材质通常选用高强度合金钢材，经过热处理增强耐磨性和刚性，同时会根据不同工件规格定制模具，确保成型一致性。
4. 控制系统：采用PLC或工业计算机控制系统，用于整合设备各部件的运动逻辑，实现自动化加工。操作人员可通过触摸屏设置加工参数（如翻边压力、行程、速度），系统会自动控制定位夹紧、动力输出、模具运动等流程，同时配备急停、过载保护等安全装置，保障操作安全和设备稳定。部分高duan翻边机还具备参数记忆、故障报警、生产计数等功能，提升生产管理效率。
# 三、详细工作流程
翻边机的加工流程可分为“预处理-定位夹紧-翻边成型-卸料完成”四个核心步骤，具体如下：
1. 工件预处理：加工前需对工件进行前期处理，包括去除边缘毛刺、清理表面油污杂质，确保工件边缘平整、表面干净。对于厚度较大或材质硬度较高的工件，可能还需要进行预热处理，降低材料塑性变形阻力，避免翻边时出现开裂。
2. 定位夹紧：操作人员将预处理后的工件放置在设备的下模支撑位，启动定位程序后，定位机构精zhun校准工件位置（如圆心、边缘对齐），随后夹紧机构动作，从多个方向将工件牢牢固定。此时需确保工件与模具贴合紧密，无间隙、无偏移，为后续翻边成型提供基础。
3. 翻边成型：定位夹紧完成后，控制系统驱动动力机构工作，带动上模（翻边模）按照预设轨迹和速度向工件边缘移动。上模与工件边缘接触后，逐渐施加压力，使工件边缘在模具的约束下发生塑性变形，缓慢翻折至预设角度。在成型过程中，系统会实时监测压力、行程等参数，若出现参数异常（如压力过大、行程偏差），会自动停机报警，避免设备损坏或工件报废。
4. 卸料完成：翻边成型达到预设要求后，上模在控制系统驱动下复位，夹紧机构松开，操作人员或自动化卸料装置将加工完成的工件取出。随后设备清理模具表面残留杂质，即可进入下一轮工件的加工流程。
#### 四、关键技术要点
1. 压力参数匹配：不同材质、厚度的工件所需翻边压力不同，压力过小会导致翻边不、边缘回弹；压力过大会造成工件开裂、模具损坏，需通过试验优化压力参数，确保塑性变形平稳。
2. 模具间隙控制：上模与下模之间的间隙需与工件厚度匹配，间隙过大易导致工件边缘起皱，间隙过小会增加摩擦阻力，影响成型精度和模具寿命。
3. 运动轨迹优化：对于异形工件的翻边，需通过伺服系统控制模具运动轨迹，确保各部位边缘翻折速度、压力均匀，避免局部变形过大。
#### 五、设备优势总结
翻边机通过自动化定位、成型控制，相比传统手工或半机械化加工，具有成型精度高、加工效率高、操作便捷、稳定性强等优势，能有效降低人工成本、提升产品一致性。同时，针对非标定制需求，翻边机可通过更换模具、调整参数适配不同规格工件的加工，广泛适用于多品种、批量生产场景，是金属加工行业中提升产品质量和生产效率的关键设备之一。
